MDR-3000-CH 报警器控制主机

    报警器控制主机采用 7 寸 TFT LCD 显示屏加工业 PLC 控制器组成。显示屏位 26 万真彩显示，四线电阻式触摸板，触摸精度准确，经久耐用，触摸寿命长。触摸屏还配置了高性能 Cortex A8 处理器，主频高达 600MHz， 以及内置 128M Flash，可存储大量数据，此外还支持历史数据 U 盘导出和历史报警 U 盘导出，为后期数据分析提供便利。
        The alarm control host is composed of 7 inch TFT LCD display processing PLC controller. Display 260,000 true color display, four-wire resistive touch pad, accurate touch precision, durable, long touch life. The touch screen is also equipped with a high-performance Cortex A8 processor with a main frequency of up to 600MHz, and a built-in 128M Flash for storing large amounts of data, in addition to supporting historical data USB disk export and historical alarm USB disk export for later data analysis.

特色功能/Special function：

   1、密码登录，防止不相关人员误操作；
        Password login to prevent misoperation by irrelevant personnel;
        2、通道自由设置，方便用户灵活配置；
        Free channel Settings, convenient for flexible configuration;
        3、历史数据查询、U 盘导出；
        Historical data query, U disk export;
        4、历史报警查询、U 盘导出；
        Historical alarm query, U disk export;
        5、历史数据记录时间间隔可设置；
        The historical data recording interval can be set.
        6、历史数据清除、历史报警清除、恢复出厂设置；
        Historical data clearing, historical alarm clearing, restore factory Settings;
        7、4 种报警方式自由设置；
        4 kinds of alarm mode set freely;
        8、时间显示、设置；
        Time display and setting;
        9、密码修改；
        Password change;
        10、同时支持最多 32 路 485 设备＋16 路 4-20mA 设备；
        Supports up to 32 485 devices +16 4-20mA devices at the same time.
        11、被打开通道数据的实时趋势图、历史趋势图，方便用户直观查看数据趋势；
        The real-time trend chart and historical trend chart of the opened channel data are convenient for users to visually view the data trend;
        12、PLC 自带 8 路无源干接点输出，可根据用户需求配备继电器扩展模块等等。
        PLC comes with 8 passive dry contact output, can be equipped with relay expansion module according to user requirements and so on.

        详细参数/Detailed parameter：
        1、功耗/Power dissipation：＜7W
        2、测量单位/Unit of measurement：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等
        3、安装方式/Installation mode：壁挂式
        4、报警设定/Alarm setting：4 种方式自由设定
        5、接收信号/Received signal：4-20MA、RS485（标准 Modbus 协议）
        6、报警方式/Alarm mode：蜂鸣器报警及报警信息实时显示
        7、存储/store：可存储 2000 条报警记录；可存储 10 万条历史数据；报警记录及历史数据均可用 U 盘导出
        8、输出触点/Output contact：PLC 自带 8 个常开触点，触点容量 24VDC/10A 或 AC220V/1A，继电器扩展模块，触点容量 30V/3A 或 250V/3A。输出触点可交互配置
        9、温度/Temperature：0~55℃,湿度:10~90%RH

        原理示意图/Schematic diagram：

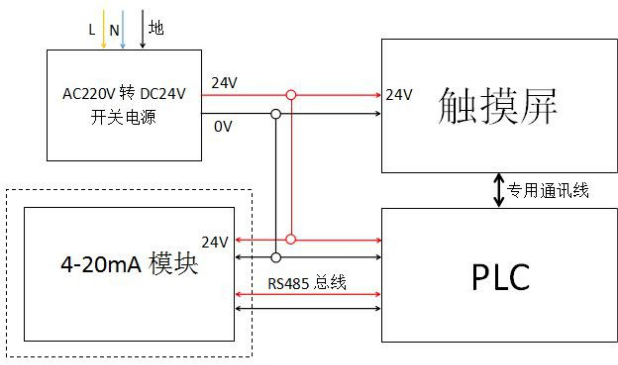

                                                                                                                        图 控制器内部接线示意图

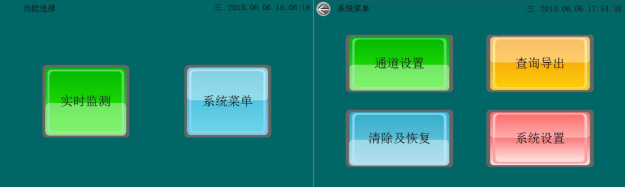

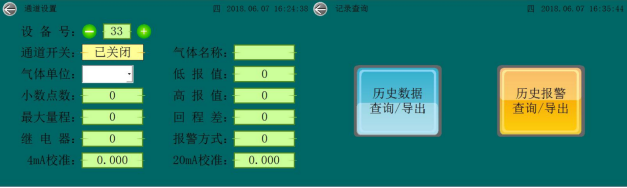

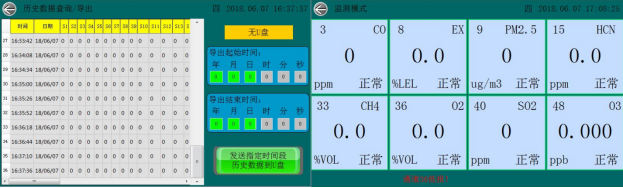

        菜单设置示意图/Menu setup diagram：

功耗/Power dissipation：＜7W
测量单位/Unit of measurement：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等
安装方式/Installation mode：壁挂式
报警设定/Alarm setting：4 种方式自由设定
接收信号/Received signal：4-20MA、RS485（标准 Modbus 协议）
报警方式/Alarm mode：蜂鸣器报警及报警信息实时显示
存储/store：可存储 2000 条报警记录；可存储 10 万条历史数据；报警记录及历史数据均可用 U 盘导出
输出触点/Output contact：PLC 自带 8 个常开触点，触点容量 24VDC/10A 或 AC220V/1A，继电器扩展模块，触点容量 30V/3A 或 250V/3A。输出触点可交互配置
温度/Temperature：0~55℃,湿度:10~90%RH

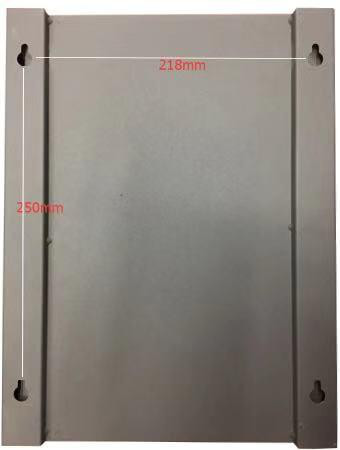

机箱尺寸：330*270*115mm（长*宽*高），采用向左开门结构。本产品采用壁挂式结构，背部带有 4 个挂墙螺钉孔，大孔 11mm，小孔 5mm，孔间距 250mm*218mm。

先将挂墙结构件固定在墙上适当位置，连接好电源线、信号线、输出控制线，再将报警器挂在结构件上。
