高精度倾角仪安装调试指南:桥梁监测全流程解析

来源:德克西尔 时间:2025-03-27 15:00:01

        一、应用场景与需求分析

        高精度倾角仪在桥梁中主要用于以下场景:

        1.结构健康监测:长期监测桥梁的倾斜变化,评估结构稳定性(如桥墩沉降、主梁变形)。

        2.施工监控:实时监测施工过程中桥梁关键部位的倾斜状态(如悬臂浇筑、顶推施工)。

        3.灾害预警:地震、洪水等极端事件后,快速检测桥梁倾斜异常。

        4.荷载试验:验证桥梁在车辆、风荷载下的动态响应。

        二、安装前准备

        1.设备选型

        精度要求:根据监测需求选择量程(如±5°)和分辨率(0.001°级)。

        环境适应性:需防水(IP67/IP68)、耐高低温(40℃~85℃)、抗振动(桥梁受车辆荷载振动)。

        通信方式:有线(RS485、420mA)或无线(4G/LoRa/NBIoT),根据现场布线条件选择。

        2.现场勘察

        安装位置:

        桥墩:监测基础沉降或横向倾斜。

        主梁/桥面:监测挠度变形或横向位移。

        支座附近:检测支座位移导致的倾斜。

        环境检查:

        避开强电磁干扰源(高压线、电机设备)。

        确保安装面平整、稳固,避免因结构振动导致松动。

        3.工具与材料

        工具:电钻、水平仪、螺丝刀、扳手、激光测距仪。

        材料:不锈钢安装支架、防水胶、屏蔽线缆、膨胀螺栓(混凝土基面)或磁吸底座(钢结构)。

        三、安装步骤

        1.基面处理

        混凝土表面:打磨平整,清除浮灰,必要时使用环氧树脂填充裂缝。

        钢结构表面:打磨去除锈迹,喷涂防锈漆后固定。

        2.固定倾角仪

        直接安装:通过螺丝或磁吸底座将倾角仪固定在基面,确保与结构紧密贴合。

        支架安装:若需悬空监测(如主梁侧方),使用刚性支架固定,避免支架自身振动影响数据。

        水平校准:安装后使用高精度水平仪调整,确保倾角仪初始姿态水平(误差<0.1°)。

        3.接线与防护

        电源与信号线:

        采用屏蔽线缆,避免信号干扰。

        线缆需固定,预留缓冲弯(防止拉扯断裂)。

        防水处理:

        接线盒涂抹防水胶,户外安装加装防护罩。

        线缆入口处使用防水接头。

        4.初步测试

        通电检查指示灯状态,确认设备正常启动。

        通过配套软件读取实时数据,观察静态数值是否稳定。

        四、调试流程

        1.参数设置

        采样频率:静态监测设为1Hz,动态监测(如车辆通过)设为1050Hz。

        量程与滤波:根据桥梁预期变形量设置量程,启用数字滤波(如低通滤波)消除高频振动噪声。

        2.零点校准

        静态校准:选择无风、无车辆通行的时段,确保桥梁处于稳定状态,执行零点校准。

        温度补偿:若设备支持,设置温度补偿系数(需参考环境温度变化数据)。

        3.灵敏度验证

        模拟倾斜:在安装基面下方垫已知厚度垫片,验证倾角仪输出值与理论值是否一致。

        多设备比对:同一位置安装多个倾角仪,交叉验证数据一致性(误差<5%)。

        4.数据验证与标定

        静态验证:对比全站仪或水准仪测量结果。

        动态验证:车辆通过时观察倾角变化趋势是否合理(如对称性、回弹特性)。

        5.远程调试(无线设备)

        确认4G/NBIoT信号强度(需≥3格)。

        测试数据上传平台,检查延迟与丢包率(需<1%)。

        五、维护与故障排查

        1.定期维护

        月度检查:清理传感器表面污垢,检查防水胶是否开裂。

        季度校准:重新执行零点校准,对比历史数据评估漂移量。

        年度维护:更换老化线缆,检查固定件是否松动。

        2.常见故障处理

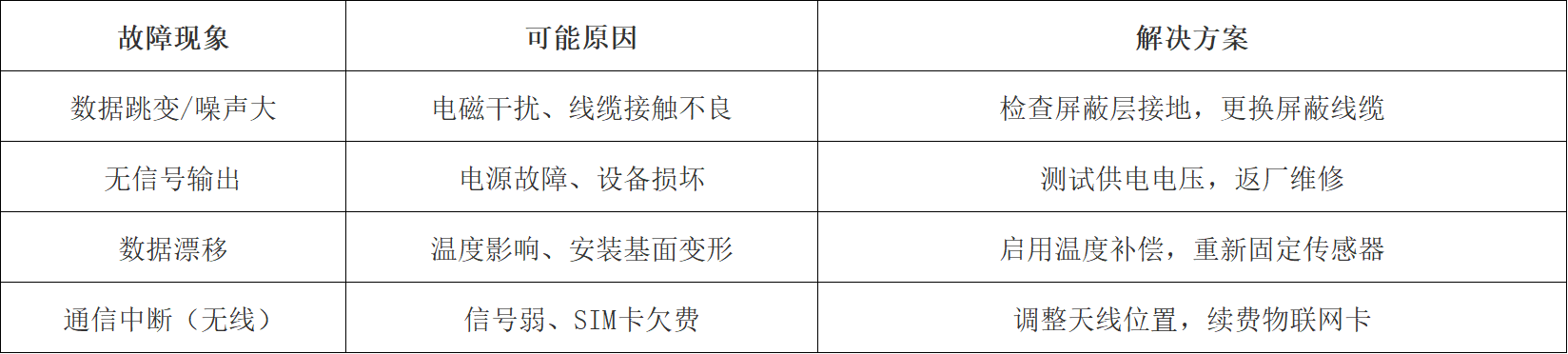

高精度倾角传感器常见故障及处理方式

        六、案例参考

        案例1:某跨江大桥桥墩监测

        问题:冬季低温导致倾角仪数据漂移。

        解决:启用内置温度补偿功能,并加装保温层减少温差影响。

        案例2:悬索桥主梁动态监测

        问题:车辆荷载引起的高频振动干扰数据。

        解决:设置低通滤波(截止频率2Hz),并采用动态平均算法。

        七、注意事项

        1.安全操作:高空作业需系安全带,夜间施工设置警示灯。

        2.数据备份:定期导出数据并备份至云端,防止丢失。

        3.合规性:符合《桥梁结构健康监测系统技术标准》(JT/T10372022)。

        通过以上步骤,可确保高精度倾角仪在桥梁监测中发挥最佳性能,为结构安全评估提供可靠数据支撑。
