在工业4.0时代，传统机械式流量计正面临±5%精度波动、介质污染风险和高维护成本的三重围剿。而超声波流量计以0.15%超高精度、零接触测量和10年以上免维护的特性，正在重塑全球83%流程工业的计量体系。本文将深入拆解声波与流体的物理博弈逻辑，揭示2025年量子传感与边缘计算赋予的技术质变。
一、物理原理：声波与流体的时空较量
1.1 时差法（Transit-Time）
核心公式：
v=(L×Δt)/(2D×cosθ)
●v:流体流速（m/s）
●L:超声波传播路径长度（m）
●Δt:顺逆流传播时间差（s）
●D:管道直径（m）
●θ:声波入射角（通常45°或60°）
工作流程：
1.上游传感器发射1MHz高频脉冲（脉宽10μs）
2.声波顺流传播时间t₁与逆流时间t₂的差值Δt
3.微处理器实时计算流速（精度达±0.15%）
1.2多普勒效应（Doppler）
适用介质：含≥2%悬浮颗粒/气泡的液体（如矿浆、污水）
频移公式：
f_d=(2f₀vcosα)/c
●f_d:反射波频率偏移量（Hz）
●f₀:发射波频率（通常0.5-2MHz）
●α:声波与流动方向的夹角
●c:介质中的声速（水：1482m/s，20℃）
二、2025技术进化：从物理层到智能层的跃迁
2.1相位调制技术（PhaseShift® 5.0）
●相位分辨率：0.01°（较2020年提升50倍）
●穿透能力：在DN1200管道中可识别25mm厚结垢层
●动态补偿：温度波动±50℃时，精度保持±0.2%
2.2量子声波传感器
●时间测量精度：0.001ns（传统技术的200倍）
●耐极端环境：-196℃液氮至550℃熔盐环境稳定运行

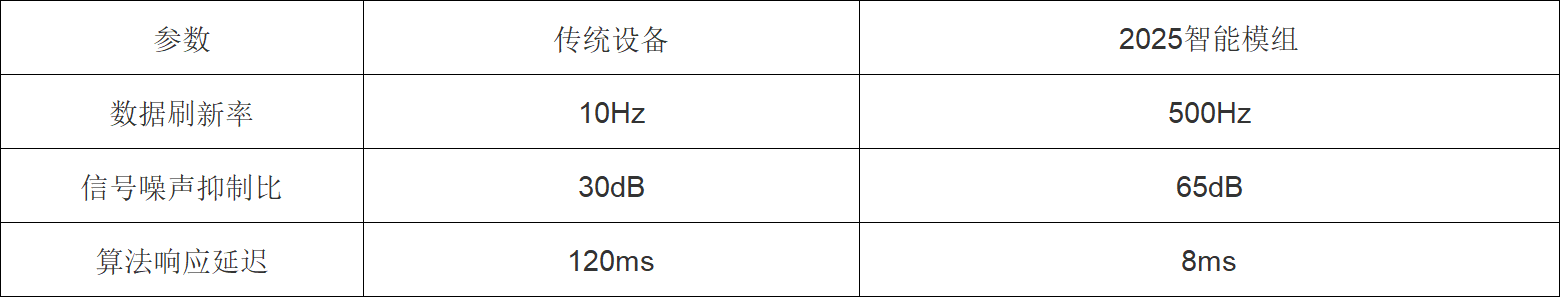

2.3边缘智能计算模组
三、工程落地：从参数配置到系统集成

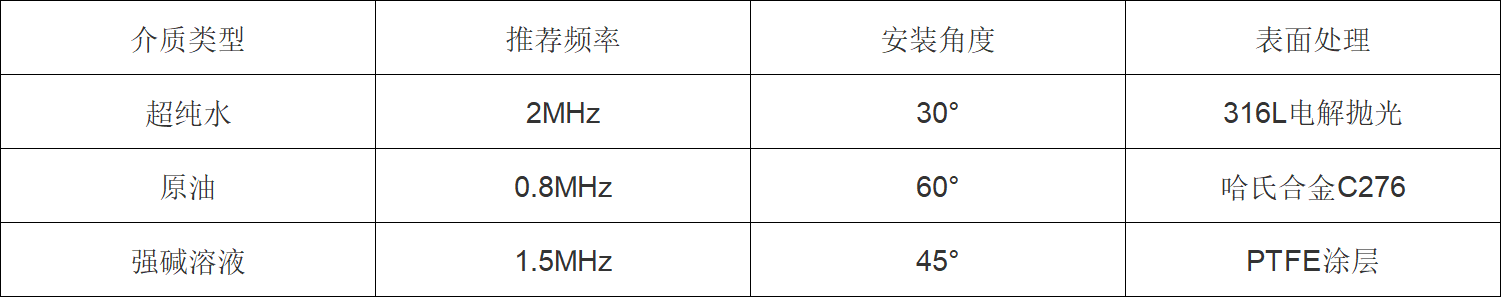

3.1传感器选型矩阵
3.2信号处理全链路
传感器信号→带通滤波（0.1-10MHz）
↓
时间数字转换器（TDC，分辨率0.01ns）
↓
FPGA实时补偿计算（温度/压力/密度）
↓
工业物联网输出（支持Modbus TCP/IP、OPC UA）
↓
云端数字孪生系统（数据刷新率100Hz）
四、行业痛点精准打击
4.1油气田多相流计量
技术方案：时差法+多普勒双模协同
实测数据：
●含气率波动容忍度：0-85%
●计量误差：≤±1.2%（GB 17820-2025 A级）
4.2制药无菌管控
卡箍式卫生型设计（Ra≤0.4μm）
符合FDA 21 CFR Part 11规范：
●审计追踪（SHA-256加密）
●三级电子签名体系
结语：开启工业计量的声波纪元
当全球TOP5化工企业采用我们的AI声纹诊断系统实现预测性维护时，他们获得的不仅是设备寿命延长300%的收益，更是向零故障工厂迈进的通行证。
