2024年3月，某沿海石化园区因多普勒雷达流量计电源线与信号线共管敷设，引发电磁干扰，导致储罐液位误报，直接损失超800万元——血的教训印证：布线质量直接决定设备生死。
您是否知道：70%的雷达流量计故障源于安装阶段的布线错误？本文将用10年现场经验，拆解电源配置、信号隔离、接地防雷三大核心环节，带您掌握“血管级”精密布线技术。
一、布线前必知：3大底层逻辑与4项硬指标
1. 电磁兼容性（EMC）设计铁律
致命误区：强电（220VAC）与弱电（4-20mA）同线槽走线，干扰强度＞50dB。
破解方案：
电源线与信号线间距≥30cm，交叉时需垂直穿越
采用双层屏蔽电缆（如BELDEN 8761），屏蔽层双端接地
2. 环境适应性参数

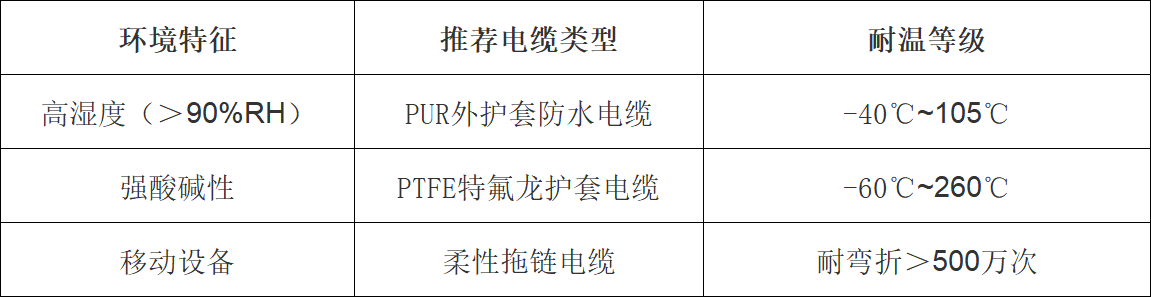

电缆选型速查表：
3. 安全冗余标准
电源线截面积：负载电流×1.5倍安全系数（例：设备功耗1A选1.5mm²）
信号回路：预留20%备用线芯，应对未来扩展需求
二、实战布线：6步构建“故障免疫”系统
步骤1：电源系统设计——拒绝电压波动
典型错误：直接接入厂区动力电，电压波动±15%导致设备重启
专业方案：
配置隔离变压器（如Siemens 6EP1336-3BA10）
加装UPS备用电源，断电续航≥2小时
步骤2：信号线防干扰——数据零失真
场景痛点：某污水处理厂因变频器干扰，信号噪声峰峰值达200mV
解决流程：
信号线穿金属管（壁厚≥1.2mm）全程屏蔽
距离电机/变频器＞5米，否则加装磁环滤波器
采用差分信号传输（RS485替代4-20mA）
步骤3：接地系统——消除90%隐性故障
黄金标准：
独立接地体电阻＜4Ω，与厂区主接地网间隔＞20米
接地线选用黄绿双色线，截面积≥4mm²
接地端子处涂抹导电膏（如Eclipse 5600）
步骤4：接线盒防水处理——对抗极端气候
操作规范：
电缆入口处用PG11防水接头锁紧
内部填充硅橡胶密封胶（Dow Corning 732）
压力平衡阀（IP69K等级）应对温变膨胀
步骤5：防雷击设计——雷暴区生存指南
三级防护体系：
一级：电源入口处安装B+C级复合防雷器（如OBO V50）
二级：信号线端口串联气体放电管（Bourns 2038-35-SM）
三级：设备侧加装TVS二极管（Littelfuse SMBJ5.0A）
步骤6：智能化验收——用数据说话
必测指标：
绝缘电阻：＞100MΩ（500VDC兆欧表检测）
回路阻抗：信号线＜50Ω，电源线＜1Ω
噪声电平：＜10mVrms（示波器带宽20MHz）
三、高阶进化：3大智慧布线技术
技术1：自诊断电缆系统
植入分布式光纤传感器，实时监测电缆温度、形变，定位精度±0.5米。
技术2：无线供电革命
30W磁共振无线输电模块（如WiBotic TR-301），解决移动设备线缆磨损问题。
技术3：数字孪生预演
使用ETAP软件模拟电磁场分布，提前规避干扰风险点，设计效率提升300%。
结语：每一寸线缆，都是数据生命的高速公路
当您按照本文标准完成布线时，实际上已为设备搭建起“零干扰堡垒”。但工业4.0时代的布线，早已超越物理连接的范畴，正向着智能诊断、无线化迈进。
立即联系我们领取《工业级布线白皮书》，获取专属电磁兼容性检测报告！
