窨井盖安全监测系统方案

        一、系统概述

        本窨井盖安全监测系统旨在利用先进的物联网技术、传感器技术和通信技术，对城市窨井盖的状态进行实时、精准监测，及时发现井盖缺失、移位、损坏等异常情况，并通过多种报警方式通知相关管理部门，有效提升城市窨井盖管理的智能化水平，保障市民出行安全和城市基础设施正常运行。

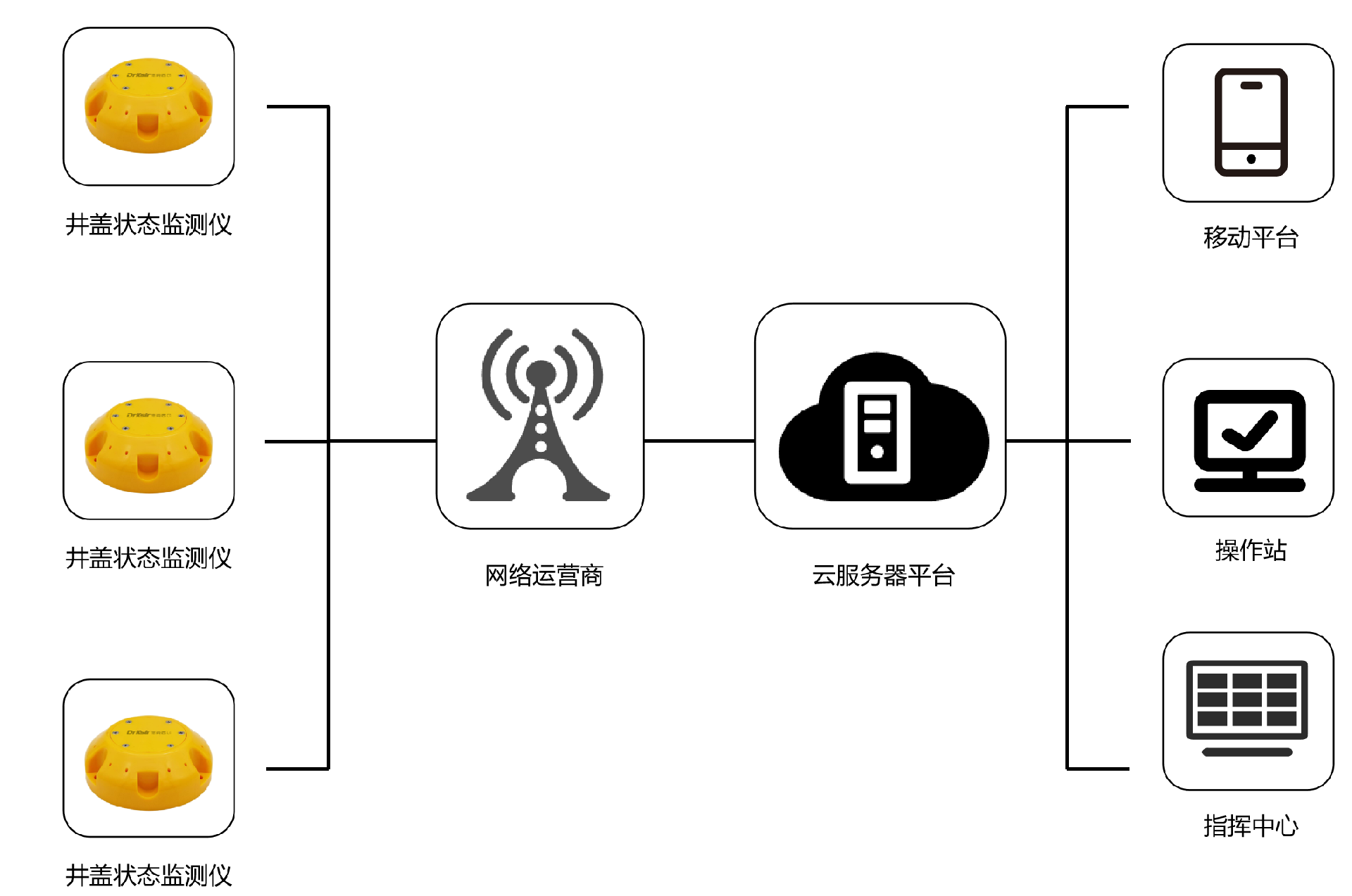

        二、系统架构

        1.感知层

        ●位移传感器：采用高精度的位移传感器，安装在井盖边缘或底部，实时监测井盖在平面方向的位移变化，最小可检测位移精度达到2毫米，当位移超过设定阈值（如 5 厘米）时，触发报警信号。

        ●倾角传感器：用于检测井盖的倾斜角度，安装在井盖表面合适位置，能够精确感知井盖是否发生倾斜、翻转等情况，测量精度可达 ±3°，一旦倾斜角度超出正常范围（如 15°），立即发出警报。

        ●电池与电源管理模块：为传感器和其他设备提供电力支持，采用高容量锂电池，并配备智能电源管理模块，实现低功耗运行，延长电池使用寿命，电池续航时间可达24个月以上，同时支持外接电源供电，确保系统稳定运行。

        ●无线通信模块：选用低功耗广域网（LPWAN）通信模块，如 NB-IoT 或 LoRaWAN 模块，将传感器采集的数据传输至云端服务器，通信距离远、信号穿透力强，可有效解决城市复杂环境下的数据传输问题，确保数据传输的稳定性和及时性。

        2.网络层

        ●通信基站：在城市区域内合理布局 NB-IoT 或 LoRaWAN 通信基站，构建覆盖全城的无线通信网络，确保井盖监测设备能够稳定连接至网络，将数据上传至云端服务器。

        ●网络安全防护：采用加密通信协议和身份认证机制，保障数据在传输过程中的安全性，防止数据被窃取、篡改或伪造，确保系统网络安全可靠。

        3.平台层

        ●数据接收与存储：搭建云端服务器平台，接收来自各个井盖监测设备的数据，并进行分类存储，建立完善的数据存储结构，包括井盖位置信息、传感器采集数据、报警记录等，方便数据查询与管理。

        ●数据分析与处理：运用大数据分析技术，对井盖监测数据进行实时分析处理，通过预设的算法模型判断井盖状态是否正常，如通过对比历史数据和实时数据，识别井盖位移、倾斜、压力变化的趋势，提前预警潜在风险。

        ●报警管理：当系统检测到井盖异常时，根据预先设置的报警规则，自动生成报警信息，通过多种报警方式通知相关管理人员，如短信通知、手机 APP 推送、平台声光报警等，确保报警信息能够及时送达。

        ●地图展示与定位：将井盖的位置信息集成到地理信息系统（GIS）地图中，直观展示井盖在城市中的分布位置，当发生报警时，能够快速定位到问题井盖所在地点，方便维护人员快速响应。

        ●设备管理：实现对井盖监测设备的远程管理，包括设备状态监测、参数配置、固件升级等功能，及时发现设备故障并进行远程维护，提高设备管理效率。

        4.应用层

        ●管理端应用：为城市管理部门开发专用的电脑端管理应用程序，提供井盖监测系统的各项管理功能，如数据查询统计、报警处理、设备管理、地图操作等，方便管理人员对整个城市的窨井盖安全状况进行全面掌控和管理决策。

        ●移动端应用：推出手机 APP 应用，供巡检人员和管理人员使用，实现移动办公。巡检人员可通过 APP 接收报警信息，查看井盖位置和状态详情，进行现场巡检记录和处理结果反馈；管理人员可随时随地查看系统数据和报警信息，及时下达工作指令。

        三、系统功能

        1.实时监测功能

        系统能够 24 小时不间断地对窨井盖的位移、倾角等状态参数进行实时监测，每隔15分钟 [自定义] 采集一次数据，并及时上传至云端平台。

        2.异常报警功能

        当井盖发生位移、倾斜异常等情况时，系统立即发出报警信号，并详细记录报警时间、位置、类型等信息，同时将报警信息推送给相关管理人员，确保异常情况能够得到及时处理。

        3.定位与导航功能

        借助地理信息系统（GIS），能够精确显示井盖的地理位置信息，当出现报警时，可通过手机 APP 或管理端应用为维护人员提供导航功能，快速引导其到达问题井盖现场。

        4.历史数据查询与分析功能

        系统存储大量的井盖监测历史数据，可根据时间、位置、井盖编号等条件进行数据查询和统计分析，为井盖维护管理提供数据支持，例如分析井盖故障的高发区域、高发时段等，以便制定针对性的维护计划。

        5.设备管理功能

        对安装在井盖的监测设备进行远程管理，包括设备的注册、登录、状态监测、参数配置、固件升级等操作，确保设备的正常运行和数据采集的准确性。

        6.报表生成功能

        定期生成井盖监测报表，内容包括井盖状态统计、报警情况汇总、维护记录等信息，为城市管理部门的绩效考核和决策提供依据。

        四、系统实施步骤

        1.需求调研与方案设计

        与城市管理部门深入沟通，了解其对窨井盖安全监测系统的具体需求，包括监测范围、功能要求、报警方式等，结合城市实际情况，进行系统方案设计和技术选型。

        2.设备采购与安装

        根据系统设计方案，采购位移传感器、倾角传感器、无线通信模块等设备，并组织专业施工队伍进行设备安装调试，确保设备安装牢固、位置准确、通信正常。

        3.网络建设与平台搭建

        建设 NB-IoT 或 LoRaWAN 通信基站网络，确保覆盖整个城市区域，同时搭建云端服务器平台，进行软件系统开发和部署，实现数据接收、存储、分析处理、报警管理等功能。

        4.系统测试与优化

        在系统安装部署完成后，进行全面的测试工作，包括设备功能测试、数据传输测试、报警功能测试、平台稳定性测试等，对测试过程中发现的问题及时进行优化和调整，确保系统性能达到设计要求。

        5.人员培训与系统上线

        对城市管理部门的相关管理人员和巡检人员进行系统操作培训，使其熟悉系统的各项功能和使用方法，培训合格后，正式上线运行窨井盖安全监测系统。

        五、系统维护与管理

        1.设备维护

        建立定期巡检制度，安排专业人员对井盖监测设备进行现场巡检，检查设备的外观是否损坏、电池电量是否充足、传感器是否正常工作等，及时更换损坏的设备或电池，确保设备的完好率。

        2.数据维护

        定期对云端服务器存储的数据进行备份，防止数据丢失，同时对数据进行清理和优化，删除过期或冗余的数据，提高数据查询和分析的效率。

        3.系统升级

        根据技术发展和用户需求的变化，及时对系统软件进行升级优化，增加新的功能模块，提升系统的性能和稳定性，确保系统始终处于良好的运行状态。

        通过以上窨井盖安全监测系统方案的实施，可以有效解决城市窨井盖管理中存在的安全隐患问题，提高城市基础设施管理的智能化水平和工作效率，为城市的安全运行和市民的生活便利提供有力保障。
