综合管廊气体浓度监测解决方案

        一、方案背景

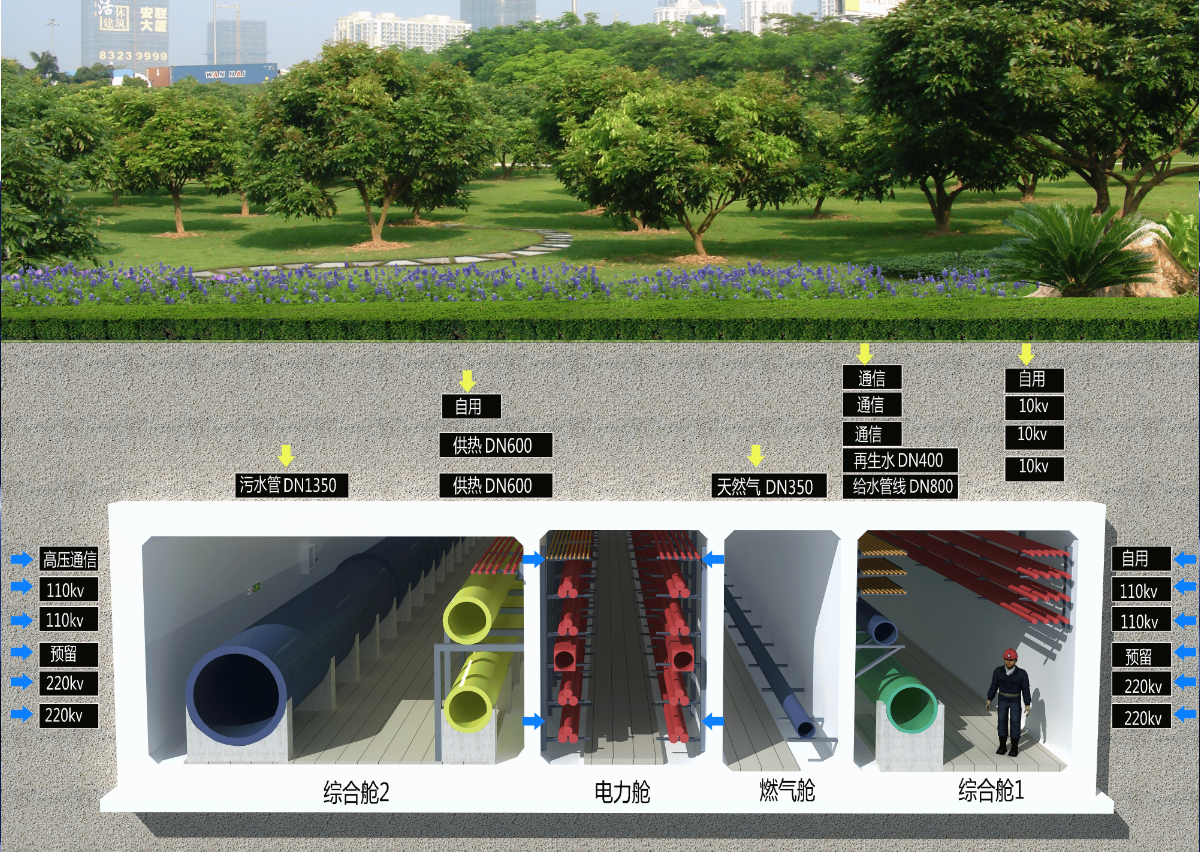

        综合管廊作为城市基础设施的重要组成部分，内部集中了多种管线，如电力、通信、燃气、给排水等。在管廊运行过程中，可能会产生或积聚甲烷、氧气、硫化氢、一氧化碳等气体。这些气体在浓度超标的情况下，极易引发爆炸、中毒、窒息等安全事故，对管廊内设备设施以及运维人员的生命安全构成严重威胁。因此，建立一套高效、可靠的气体浓度实时监测系统对于保障综合管廊的安全稳定运行至关重要。

        二、监测目标

        1.实时监测综合管廊内甲烷、氧气、硫化氢、一氧化碳等气体的浓度值。

        2.当气体浓度达到预设的预警阈值时，及时发出声光报警信号，通知监控中心及现场运维人员。

        3.对监测数据进行长期存储和分析，为管廊的安全管理和运维决策提供数据支持。

        三、监测系统设计

        （一）监测设备选型

        1.气体传感器：

        甲烷传感器：选用催化燃烧式甲烷传感器，具有测量精度高、响应速度快、稳定性好等特点，能够准确检测甲烷气体浓度，测量范围 0 - 100% LEL，分辨率 0.1% LEL。

        氧气传感器：采用电化学氧气传感器，可对氧气浓度进行精确测量，测量范围 0 - 25% VOL，分辨率 0.1% VOL。

        硫化氢传感器：电化学硫化氢传感器，对硫化氢具有高灵敏度和选择性，测量范围 0 - 100ppm，分辨率 0.1ppm。

        一氧化碳传感器：电化学一氧化碳传感器，能快速检测一氧化碳浓度，测量范围 0 - 500ppm，分辨率 1ppm。

        2.数据采集器：选用多通道数据采集器，具备 RS485 通讯接口，可同时连接多个气体传感器，对传感器采集到的数据进行实时采集、处理和传输。数据采集频率可根据实际需求设置，最高可达 1 秒 / 次。

        3.报警装置：由声光报警器组成，当气体浓度超标时，发出强烈的声光报警信号，报警音量不低于 85 分贝，报警灯光为红色闪烁，可在复杂环境中有效提醒人员注意。

        （二）监测点布局

        根据综合管廊的结构和功能分区，合理设置气体监测点：

        1.在燃气舱内，每隔 20 - 30 米设置一个监测点，重点监测甲烷浓度，同时兼顾其他气体。

        2.在电力舱、通信舱等其他舱室，每隔 50 - 100 米设置一个监测点，主要监测氧气、硫化氢、一氧化碳等可能因电缆老化、设备故障等产生的有害气体。

        3.在通风口、人员出入口、管道连接处等易积聚气体或气体泄漏风险较高的部位，增设监测点，确保监测无死角。

        （三）数据传输

        采用有线和无线相结合的传输方式：

        1.有线传输：利用综合管廊内已有的通讯线缆，通过 RS485 总线将数据采集器采集到的气体浓度数据传输至监控中心的服务器。有线传输具有传输稳定、抗干扰能力强等优点，适用于长距离、大数据量的传输。

        2.无线传输：在部分不便于铺设线缆的区域或作为有线传输的备份，采用无线传输方式，如 LoRa 无线通信技术。数据采集器将数据通过无线模块发送至无线网关，再由无线网关传输至监控中心服务器。无线传输具有安装便捷、灵活性高的特点。

        四、系统安装与调试

        1.设备安装：按照监测点布局方案，在综合管廊内安装气体传感器、数据采集器等设备。传感器应安装在离地面约 1.5 - 2 米高度的位置，避免积水和其他干扰因素影响测量精度。安装过程中，确保设备固定牢固，接线正确无误。

        2.线路铺设：铺设数据传输线路，无论是有线还是无线传输部分，都要保证线路连接可靠，避免信号中断或干扰。对于有线线路，要做好线缆的防护措施，防止被老鼠咬坏或其他机械损伤。

        3.系统调试：在设备安装和线路铺设完成后，进行系统调试。首先对单个气体传感器进行校准和测试，确保其测量精度符合要求。然后对整个监测系统进行联调，检查数据采集、传输、存储和显示等功能是否正常。在调试过程中，模拟各种气体浓度超标情况，检验报警装置的可靠性和及时性。

        五、运维管理

        1.日常巡检：安排运维人员定期对综合管廊内的监测设备进行巡检，检查设备外观是否完好，有无损坏或丢失现象；查看传感器探头是否清洁，如有污垢应及时清理；检查线路连接是否松动，确保设备正常运行。巡检周期可根据实际情况设定为每周或每两周一次。

        2.定期校准：每隔半年或一年，使用标准气体对气体传感器进行校准，确保其测量精度始终保持在规定范围内。校准过程应严格按照传感器的操作规程进行，并记录校准数据。

        3.设备维护与更换：建立设备维护档案，记录设备的运行状况、维护时间、维护内容等信息。对于出现故障的设备，及时进行维修或更换。当传感器使用寿命到期或性能明显下降时，应及时更换新的传感器，确保监测数据的准确性。

        4.人员培训：对综合管廊运维人员进行气体浓度监测系统相关知识和技能培训，使其熟悉系统的操作流程、报警处理方法、设备维护要点等。培训内容可包括理论知识讲解、现场操作演示和实际案例分析等，提高运维人员的业务水平和应急处理能力。

        六、应急响应措施

        1.报警响应流程：当监控中心收到气体浓度超标报警信息后，立即通知现场运维人员赶赴报警地点。运维人员在接到通知后，应携带必要的防护装备和检测仪器，迅速前往现场确认情况。在前往现场途中，应与监控中心保持密切联系，随时报告自己的位置和情况。

        2.现场应急处理：运维人员到达现场后，首先使用便携式气体检测仪对报警区域的气体浓度进行再次检测，确认超标情况。如果气体浓度确实超标且存在安全风险，应立即采取以下措施：

        启动通风设备：加大通风量，尽快稀释和排出超标气体，降低气体浓度至安全范围。

        设立警戒区域：在报警区域周围设置明显的警戒标志，禁止无关人员进入，防止发生意外事故。

        排查泄漏源：对可能导致气体泄漏或积聚的设备、管道、阀门等进行仔细排查，确定泄漏源并采取相应的修复措施。例如，如果是燃气管道泄漏，应立即关闭相关阀门，通知燃气公司专业人员进行抢修。

        人员救援：如果有人员中毒或窒息，应迅速将其转移至通风良好的安全区域，进行急救处理，并及时拨打 120 急救电话送往医院救治。

        3.事故报告与调查：在应急处理完成后，及时向上级主管部门报告事故情况，包括报警时间、地点、气体种类、浓度值、处理过程和结果等。同时，组织相关人员对事故原因进行调查分析，总结经验教训，提出改进措施，防止类似事故再次发生。

        通过以上全面的综合管廊气体浓度监测方案的实施，可以实现对管廊内气体浓度的实时、准确监测，有效预防安全事故的发生，为综合管廊的安全稳定运行提供有力保障。同时，在方案实施过程中，应不断总结经验，根据实际情况进行优化和完善，以适应综合管廊日益发展的安全管理需求。
