数据中心和电力保障机房氢气检测系统项目案例

来源:德克西尔 时间:2023-03-08 14:16:40

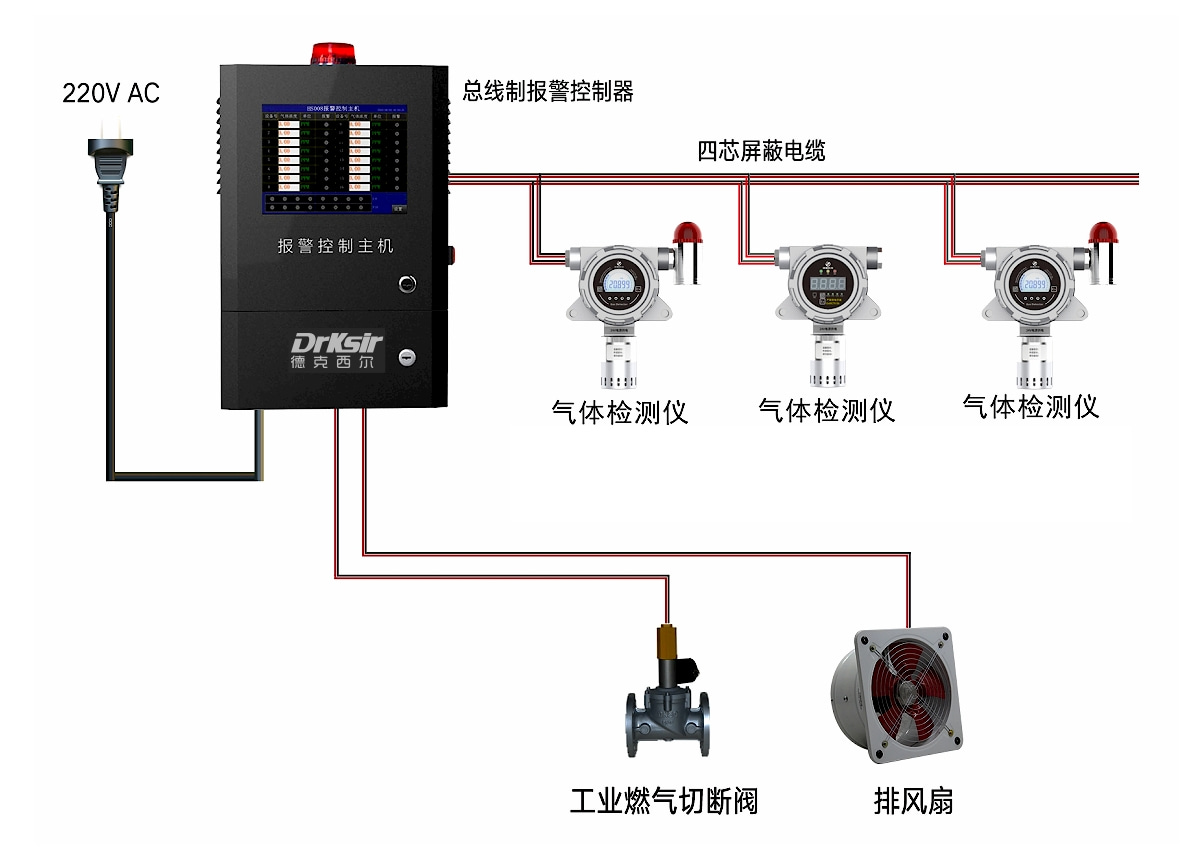

气体检测系统的功能与设置系统图
一、氢气怎么产生的

       在金融数据中心,电信数据中心,商用办公楼等在电力保障机房内都安装了应急电源和备用电源系统,而电池是一个有效的能源存储介质,几乎所有的备用电源系统及应急电源UPS等都要使用电池作为储能介质;这些电池主要采用铅酸电池和镍金属等酸性和碱性电池,电池使用后,需要进行充电恢复容量,而不管是采用那种类型的电池,在充电过程中电池室内都会排放一定量的氢气出来,充电速度越快,产生的氢气速度也就越快。

二、二氧化碳产生过程

       各种机房里的电子元器件在工作的时候会产生微量二氧化碳,大机房或者大功率机房产生的二氧化碳更多,而机房平时都是相对封闭的。气体流动性又不强,随之二氧化碳的浓度会逐渐升高,长时间聚集浓度会更高,会对人体产生危害,同时高低压配电室、变压器室、变频机室、稳压稳频室、发电机房等不能用水扑救的房间,应设置除二氧化碳以外的气体灭火系统灭火,例如:七氟丙烷、IG100、IG541灭火等洁净气体灭火。

三、数据中心氢气和二氧化碳产生的危害

3.1 氢气是一种是易燃气体,比空气轻,也是一种清洁能源,但是任何事情都有二面性,对于易燃物质处理不当,或者不处理,就会发生燃烧爆炸的危险,机房电池在充电过程中产生的氢气,在保障机房的小空间内容易聚集在顶部,而氢气的爆炸下限是4%VOL,爆炸浓度范围是4%VOL-75.6VOL之间。燃烧时候的火焰颜色是淡蓝色,几乎看不见,很容易对人员生生命造成危险,对设备造成损伤,甚至造成数据中心损毁。尽管氢气爆炸不是常发生,但是任何一个备用电源系统都存在着这个风险,而这些风险可以通过在线气体检测设备,实时检测氢气浓度,浓度一升高,提前报警,或联动通风设备,降低浓度。防范可能造成的事故。

3.2 各种机房里的电子元器件在工作的时候会产生微量二氧化碳,大机房或者大功率机房产生的二氧化碳更多,而机房平时都是相对封闭的。气体流动性又不强,随之二氧化碳的浓度会逐渐升高,长时间聚集浓度会更高,会对人体产生危害。同时高低压配电室、变压器室、变频机室、稳压稳频室、发电机房等不能用水扑救的房间,应设置除二氧化碳以外的气体灭火系统灭火,例如:七氟丙烷、IG100、IG541灭火等洁净气体灭火。

四、报警值设置与安装

4.1  根据氢气的爆炸下限浓度为4%VOL及100%LEL,低报值设置20%LEL,高报设置40%LEL。当仪表浓度达到低报得时候,就需要采取通风降低浓度。

4.2  根据《工作场所有害因素职业接触限值》短时间允许接收浓度(15分钟内)为1%VOL,报警值应设置低报点0.2%VOL,和高报点0.4%VOL。

4.3 目前,数据机房安装数量根据具体情况而定,密闭空间需单独在每一个机柜内安装一台,由于氢气比空气重,安装位置至于顶部,可燃气体现场不能走无线方案,一般建议通过RS-485总线制,将每一个检测端串联起来。实现实时监控。

4.4 机房安装二氧化碳检测设备,安装数量根据具体面积大小而定,一般建议半径7.5米范围内安装一台,安装高度建议在1.5米的高度,检测目的是二氧化碳浓度过高,氧气浓度低,杜绝人进入之后晕厥.
